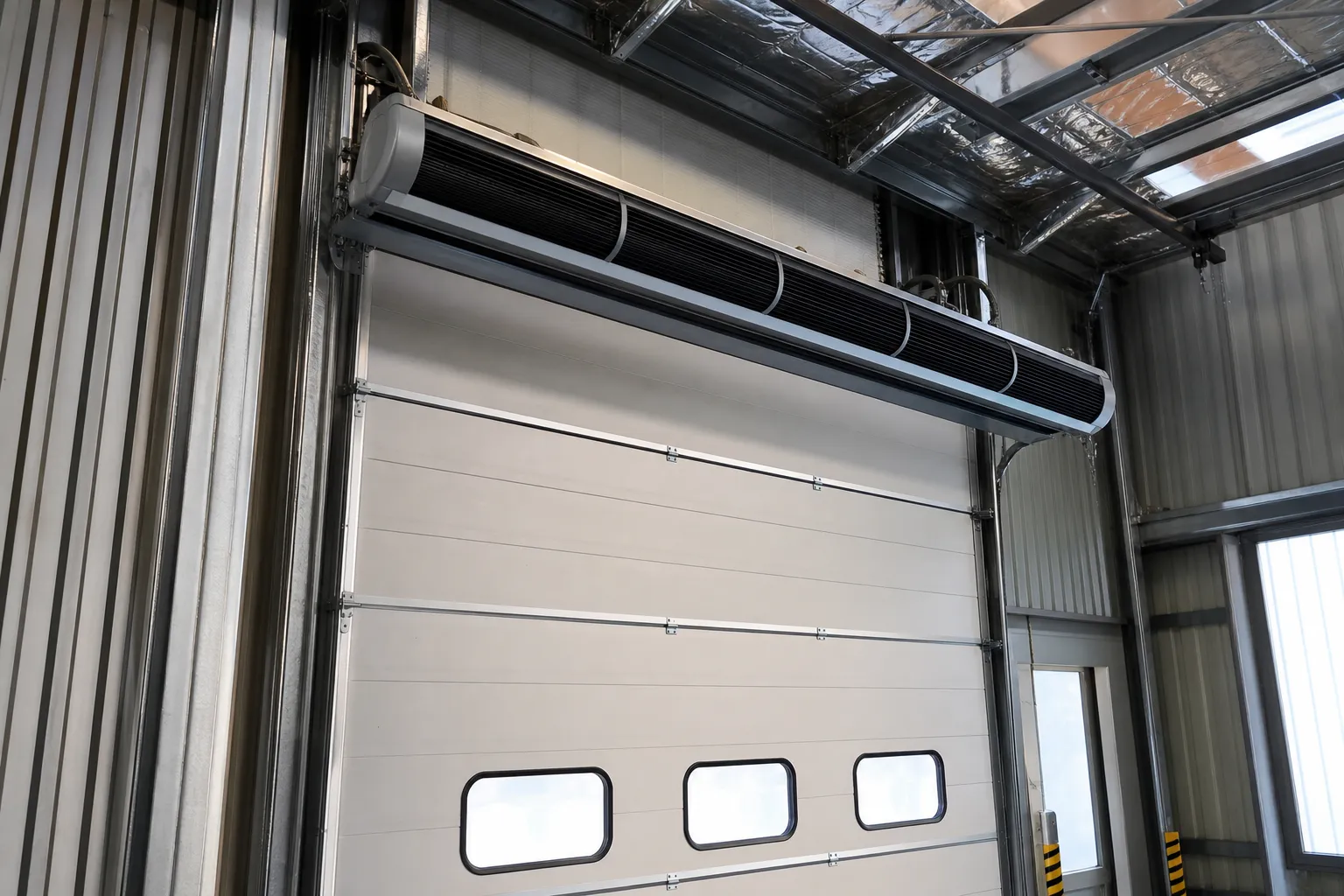

Rideau d’air chaud pour porte sectionnelle : Rideau d’air chaud adapté aux portes sectionnelles industrielles

À chaque ouverture d’une porte sectionnelle, l’air intérieur chauffé s’échappe tandis que l’air extérieur pénètre sous l’effet du vent, des différences de température et des mouvements d’engins. Dans un atelier, un entrepôt ou sur un quai de chargement, ces entrées d’air peuvent dégrader rapidement le confort des équipes et solliciter fortement le chauffage. Le rideau d’air chaud industriel crée un flux d’air vertical à l’aplomb de l’ouverture afin de freiner ces échanges. C’est une solution pertinente, à condition de la considérer comme un équipement de maîtrise des infiltrations — et non comme une isolation magique.

Pour une porte sectionnelle, le bon choix repose sur une étude concrète du site : dimensions libres, fréquence et durée des ouvertures, exposition au vent, différences de pression entre locaux, température recherchée, alimentation énergétique et contraintes mécaniques. Voici comment sélectionner, chiffrer et exploiter un rideau d’air adapté à un environnement industriel.

À quoi sert un rideau d’air chaud sur une porte sectionnelle ?

Un rideau d’air projette l’air vers le bas au niveau du linteau. Lorsque la porte est ouverte, ce flux oppose une résistance partielle aux échanges entre l’intérieur et l’extérieur. Avec une batterie de chauffage électrique ou à eau chaude, il limite aussi la sensation de courant d’air froid dans la zone de passage.

Les cas d’usage les plus fréquents sont les suivants :

• Quais de chargement et de déchargement : ouvertures répétées lors des expéditions, avec des opérateurs exposés à proximité immédiate.
• Ateliers et zones de production : maintien d’un niveau de confort acceptable sans immobiliser les flux de palettes, chariots ou véhicules.
• Entrepôts logistiques : limitation des entrées d’air froid, de poussières ou d’insectes selon la configuration et le sens des flux d’air.
• Accès entre deux zones à température différente : par exemple entre un espace de stockage peu chauffé et une zone de préparation plus tempérée.
• Portes ouvertes sur un espace de vente, un show-room ou une zone d’accueil : amélioration du confort près de l’entrée et réduction des plaintes liées aux courants d’air.

L’intérêt est particulièrement fort lorsque la porte doit rester ouverte pour des raisons d’exploitation. En revanche, si l’ouverture reste béante pendant de longues périodes, il faut d’abord se demander si une porte rapide, un sas de quai, un abri de quai ou une organisation différente des flux ne serait pas plus efficace.

Ce qu’un rideau d’air peut faire — et ce qu’il ne peut pas faire

Diagnostiquer la porte avant de choisir l’appareil

Le dimensionnement ne commence pas par le nombre de kilowatts. Deux portes de 3 mètres de large sur 3,5 mètres de haut peuvent exiger des appareils très différents selon qu’elles donnent sur une cour abritée ou sur une façade exposée aux vents dominants.

Une visite technique doit relever les paramètres suivants.

Les quatre mesures qui évitent les erreurs de dimensionnement

1. Mesurer la baie réellement ouverte, en largeur comme en hauteur. La cote utile peut différer des dimensions nominales de la porte.
2. Chronométrer les cycles sur plusieurs jours représentatifs : nombre d’ouvertures, durée moyenne et périodes de pointe. Une porte laissée ouverte vingt minutes n’a pas le même profil qu’une porte qui s’ouvre trente fois pendant une minute.
3. Identifier les flux d’air existants : vent extérieur, ventilateurs d’extraction, portes opposées ouvertes, zones en dépression ou en surpression. Un simple test fumigène réalisé dans des conditions maîtrisées peut aider à visualiser les courants d’air ; il doit être conduit avec les précautions de sécurité nécessaires.
4. Vérifier le volume disponible au-dessus et autour de la baie, porte en position ouverte. Il faut aussi contrôler la résistance de la charpente ou du support destiné à recevoir l’appareil.

Choisir le bon type de rideau d’air pour une porte industrielle

Soufflage horizontal au-dessus de la porte : le cas le plus courant

Le rideau horizontal est installé au-dessus de l’ouverture et souffle vers le sol. Il convient lorsque le linteau offre une hauteur et une profondeur suffisantes, sans interférence avec le refoulement de la porte sectionnelle, ses rails et sa motorisation. Pour les grandes largeurs, plusieurs modules sont généralement juxtaposés afin d’obtenir une ligne de soufflage continue.

Ce format est pratique pour les quais standards, mais il doit être choisi sur sa hauteur d’installation certifiée par le fabricant. Un appareil prévu pour une entrée de magasin ne produira pas forcément un jet stable au sol depuis 4 ou 5 mètres de hauteur.

Soufflage vertical latéral : utile lorsque le linteau est encombré

Les appareils verticaux sont placés de part et d’autre de la baie et créent un flux latéral. Ils peuvent résoudre un problème de manque de place au-dessus de la porte, mais demandent une protection contre les chocs de chariots et une attention particulière aux dégagements de circulation. Pour une grande porte, une configuration latérale sur deux côtés peut être nécessaire.

Chauffage électrique, batterie à eau chaude ou air non chauffé ?

Le mode de chauffage conditionne à la fois le confort, la puissance disponible et les coûts d’exploitation. Le choix doit être cohérent avec l’installation de chauffage du site, pas seulement avec le prix d’achat de l’appareil.

Les appareils électriques industriels peuvent afficher des puissances nominales de plusieurs kilowatts à plusieurs dizaines de kilowatts selon leur longueur et leur destination. Cette valeur ne doit jamais être confondue avec l’économie attendue : elle indique le potentiel de chauffe, tandis que la consommation réelle dépend du temps de marche, de la consigne, de la modulation et des conditions extérieures.

Installation sur porte sectionnelle : les points techniques à ne pas négliger

Une porte sectionnelle se replie sous plafond ou suit des rails latéraux. L’espace en tête de baie est donc souvent plus complexe qu’il n’y paraît. L’installation doit être conçue porte ouverte, porte fermée et pendant les opérations de maintenance.

Vérifier les incompatibilités mécaniques avant la pose

• Contrôler le dégagement entre l’appareil, les panneaux relevés, les rails, les ressorts, l’arbre, les câbles et la motorisation.
• Faire valider le support : un rideau industriel, ses consoles et ses éventuels modules multiples représentent une charge que la charpente, le linteau ou la cloison doivent pouvoir reprendre.
• Prévoir un accès sécurisé aux filtres éventuels, aux ventilateurs, aux batteries et aux raccordements. Une nacelle ou une plateforme peut être nécessaire.
• Éviter de souffler directement sur une zone de travail fixe, des produits légers, des emballages non fermés ou un équipement sensible aux poussières.
• Protéger les unités verticales des chocs de transpalettes et de chariots élévateurs par des dispositifs adaptés au plan de circulation.

Asservir le rideau à l’ouverture de la porte

La commande est aussi importante que la machine. Dans la plupart des usages industriels, le rideau doit être piloté par un contact de position de porte, avec des paramètres réglables : démarrage à l’ouverture, maintien temporaire après fermeture, vitesse réduite hors cycle, niveau de chauffe et éventuelle prise en compte de la température extérieure.

Une logique simple peut être la suivante :

1. porte fermée : arrêt ou veille selon la stratégie définie ;
2. porte en mouvement puis ouverte : démarrage du ventilateur et activation de la chauffe selon la consigne ;
3. porte refermée : maintien du flux pendant un court délai, uniquement si l’essai sur site le justifie ;
4. hors horaires ou en cas de défaut : retour à un mode sécurisé et signalement à la supervision du bâtiment, si elle existe.

Une intégration à la gestion technique du bâtiment peut permettre de suivre les heures de fonctionnement, de modifier les consignes par zone et de détecter un fonctionnement anormalement long. Elle ne dispense pas d’un réglage initial avec la porte réellement en service.

Évaluer la performance et le retour sur investissement sans promesse irréaliste

Les pertes à une porte ouverte dépendent de phénomènes variables : volume d’air déplacé par le vent, effet cheminée lié à l’écart de température, dépression créée par les extracteurs, passage des véhicules et durée d’ouverture. Il n’existe donc pas de pourcentage d’économie universel valable pour tous les entrepôts.

Une évaluation crédible compare une situation de référence et une situation équipée dans des conditions aussi proches que possible. Elle tient compte des consommations de chauffage, des degrés-jours ou de la météo, des horaires d’exploitation et du volume d’activité. Le confort des opérateurs près de la porte est également un indicateur utile, mais il doit être relevé avant et après la mise en service.

Une méthode simple pour chiffrer le projet

1. Recenser les ouvertures : durée cumulée par jour, saison de chauffe, contraintes de température et zones affectées.
2. Évaluer le coût énergétique actuel : type d’énergie, rendement du chauffage existant, coût complet du kilowattheure et puissance disponible.
3. Chiffrer la consommation du rideau : séparément pour les ventilateurs et pour la chauffe. Pour un appareil électrique, le plafond théorique de consommation correspond à sa puissance nominale multipliée par ses heures de fonctionnement ; la régulation doit ramener la consommation réelle en dessous de ce maximum.
4. Intégrer les coûts annexes : supports, alimentation électrique, tableau de commande, raccordement hydraulique éventuel, protections mécaniques, nacelle, réglage et maintenance.
5. Mesurer après installation : journal des cycles de porte, temps de marche et consommation dédiée si possible. Cela permet d’ajuster la temporisation, la vitesse et la consigne.

Le retour sur investissement est généralement plus favorable sur une porte très utilisée, dans une zone chauffée et exposée à des conditions hivernales marquées. Il peut être médiocre sur une baie rarement ouverte, dans un bâtiment non chauffé ou lorsqu’un problème majeur d’étanchéité de la porte fermée n’a pas été traité.

Quels budgets prévoir pour un équipement industriel ?

Les prix varient fortement selon la hauteur de jet, la largeur à couvrir, la technologie de chauffe, les automatismes et la complexité du site. À titre d’ordre de grandeur, un appareil électrique de petite ou moyenne longueur destiné à un usage professionnel peut débuter autour de quelques milliers d’euros hors pose. Pour une grande baie industrielle, plusieurs modules, une batterie à eau chaude, des consoles sur mesure, une commande asservie et les travaux de raccordement peuvent porter le projet à plusieurs milliers, voire plusieurs dizaines de milliers d’euros.

Il est préférable de demander un chiffrage séparant clairement le matériel, le supportage, l’électricité ou l’hydraulique, les automatismes, les moyens d’accès et la mise en service. Cette présentation évite de comparer à tort un prix d’équipement seul avec une solution livrée, posée et réglée.

Rideau d’air, lanières PVC, porte rapide : quelle solution privilégier ?

Ces équipements ne répondent pas exactement au même besoin. Dans de nombreux quais, la meilleure réponse est une combinaison : une porte sectionnelle isolée lorsqu’elle est fermée, une porte rapide pour réduire le temps d’ouverture, un abri de quai pour limiter les intempéries et un rideau d’air pour améliorer le confort pendant le passage.

Les erreurs qui font perdre l’intérêt du rideau d’air

• Choisir uniquement sur la puissance en kW : la portée utile et la vitesse au sol sont souvent plus décisives.
• Laisser un espace non couvert : une rupture entre modules ou une largeur insuffisante crée un passage d’air privilégié.
• Ignorer le vent et les déséquilibres de pression : un extracteur puissant ou une porte opposée ouverte peut dégrader nettement le résultat.
• Poser l’appareil sans tenir compte de la cinématique de la porte : les collisions avec les panneaux, rails ou organes de porte sont évitables par un relevé précis.
• Faire fonctionner la chauffe en continu : sans asservissement ni réglage, l’appareil peut devenir une source de surconsommation.
• Oublier l’entretien : l’encrassement des grilles, ventilateurs ou batteries réduit le débit et peut augmenter le bruit.
• Promettre une étanchéité totale : un rideau d’air réduit les échanges ; il ne ferme pas physiquement une ouverture de plusieurs mètres.

Maintenance et mise au point : les gestes qui préservent l’efficacité

Après la pose, une mise au point en conditions réelles est indispensable. Le technicien doit vérifier le sens et l’angle de soufflage, la continuité du jet, le comportement avec la porte ouverte, l’influence du vent et la qualité de l’asservissement. Une observation sur les créneaux de trafic intense est plus utile qu’un test rapide hors exploitation.

Ensuite, prévoyez une maintenance périodique adaptée à l’environnement :

• inspection et nettoyage des grilles d’aspiration et de soufflage ;
• contrôle des ventilateurs, fixations, vibrations et niveaux sonores inhabituels ;
• vérification de la commande de porte, des temporisations et des sécurités ;
• pour les modèles à eau chaude, contrôle visuel des raccordements, de la batterie et du bon fonctionnement de la régulation ;
• test du flux après toute modification du bâtiment : nouvel extracteur, réorganisation de quai, changement de porte ou création d’une ouverture voisine.

Le choix le plus rationnel est donc celui d’un système dimensionné sur la baie et ses conditions aérauliques, installé sans conflit avec la porte sectionnelle, puis réglé et mesuré en exploitation. Dans ce cadre, le rideau d’air chaud devient un outil concret pour améliorer le confort et contenir les déperditions liées aux passages, sans se substituer aux équipements d’enveloppe et de logistique qui restent indispensables.
